通常编码器有实心轴型、盲孔轴型和空心轴型三种配置。
![](https://www.hengstler.com.cn/upload_files/imce/qqjie_tu_20171030150822.png)
编码器与机器的连接方式很重要,一旦连接不当可能会产生故障或应力。注意不要超出编码器的轴向和径向载荷。引起装配困难的常见原因包括轴端推力、未对准误差和同步带或齿轮推力。
联轴器间隙或调节可能会引起位置指示误差。即使轻微的未对准误差也会引起很高的径向载荷,从而导致轴承过早失效。为避免这种情况的发生,可使用弹性联轴器来补偿编码器轴和机器之间的未对准误差。一般来说,未对准误差越大,联轴器就会越早失效。选择联轴器时应考虑在一定未对准误差下的使用寿命和未对准误差对轴和轴承的影响。相比仅考虑未对准误差值,这会带来更好的使用效果。理论上,联轴器在没有未对准误差的情况下能够无限期地使用。

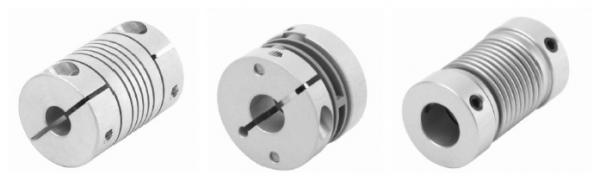

为避免由于间隙产生的误差并避免损伤轴和轴承,编码器通常需要使用精密仪器级联轴器。特别注意不要使用带橡胶垫片的爪型电机联轴器。
![](https://www.hengstler.com.cn/upload_files/imce/lian_zhou_qi_pin__0.jpg)
使用XL系列同步带。按照同步带制造厂家的说明进行同步带安装可确保编码器可靠长寿命的运行。
同步带张力:同步带具有主动咬合结构,不需要很高的初始张力。合适的张力可延长同步带寿命,降低编码器轴承的磨损和运行噪音。
一般注意事项:
编码器属于精密运动测量器件。
• 不要敲击轴端部。
• 当机械配合较紧时避免敲击编码器外壳。
• 不要使编码器受到径向或轴向应力。
• 不要使用刚性联轴器或临时性安装措施。
安装时只要注意基本常识,小心操作并准确对准,编码器就可以实现高质量的测量和长期工作。
